一氧化碳—地下车库检测应用

一氧化碳(CO)做为一种无色无味的有毒性气体,随着私家车辆及地下车库的普及,其导致的中毒事件也频频见于报端。国家对地下车库一氧化碳检测系统也开始要求,根据最新GBT 50378-2019 绿色建筑评价标准规定:将地下车库一氧化碳检测和风机联动控制设置作为绿色建筑评分控制项(详见规定5.1.9)

  • 概述
  • 参数
  • 资料

    地下停车场一氧化碳CO浓度检测系统



         一氧化碳CO)做为一种无色无味的有毒性气体,随着私家车辆及地下车库的普及,其导致的中毒事件也频频见于报端。国家对地下车库一氧化碳检测系统也开始要求,根据最新GBT 50378-2019 绿色建筑评价标准规定:将地下车库一氧化碳检测和风机联动控制设置作为绿色建筑评分控制项(详见规定5.1.9)。对于一氧化碳气体如何检测、设计及安装,是诸多设计院和工程安装公司所从未涉及过的。这次环顺科技就从专业有毒有害气体检测仪制造商的角度,来详细解释下如何设置地下车库CO检测仪。

    一、车库一氧化碳(CO)的危害及产生

    12

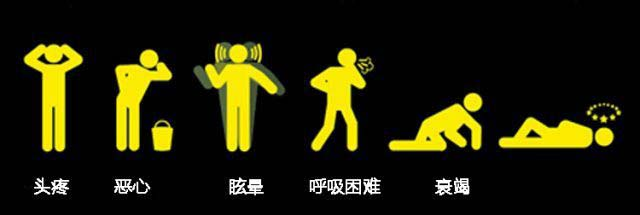

            一氧化碳是无色,无臭,无味,对吸入对人体有十分大的伤害。它会结合血红蛋白生成碳氧血红蛋白导致人缺氧。最常见的一氧化碳中毒症状,如头痛,恶心,呕吐,头晕,疲劳和虚弱的感觉,暴露在一氧化碳中可能严重损害心脏和中枢神经系统,会有后遗症。

            根据测试,空气中的一氧化碳浓度达到50ppm时,健康成年人可以承受8小时;达

    200ppm时,健康成年人2~3小时后,轻微头痛、乏力;达到400ppm时,健康成年人1~2小时内前额痛,3小时后威胁生命;到800ppm时,健康成年人45分钟内,眼花、恶心、痉挛,2小时内失去知觉,2~3小时内死亡。

    13

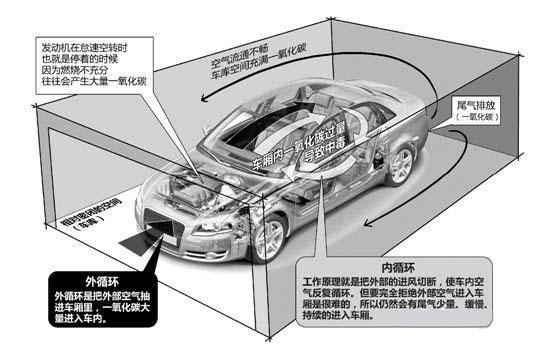

          地下车库一氧化碳的产生主要源自于汽车发动机,当发动机怠速运行时,由于汽油燃烧不充分,会产生含有大量CO的尾气。地下停车场属于密闭环境,车辆进出比较频繁,所排放的尾气也不易排出,极易积累大量CO气体,导致停车场内弥漫着呛鼻的气味,损害人的身体健康。因此,地下车库、停车场内应配有送、排风系统,用新鲜空气进行置换。

    二、地下车库检测一氧化碳(CO)的目的

             目前,加装地下车库一氧化碳检测系统的目的主要有两个:

            1、定期排风保证车库内一氧化碳浓度低于危害水平,属于安全考虑。

            2、根据地下车库内一氧化碳浓度进行排风,避免排风频率过高导致的能源浪费,属于节能考虑。

    三、地下车库一氧化碳(CO)检测系统

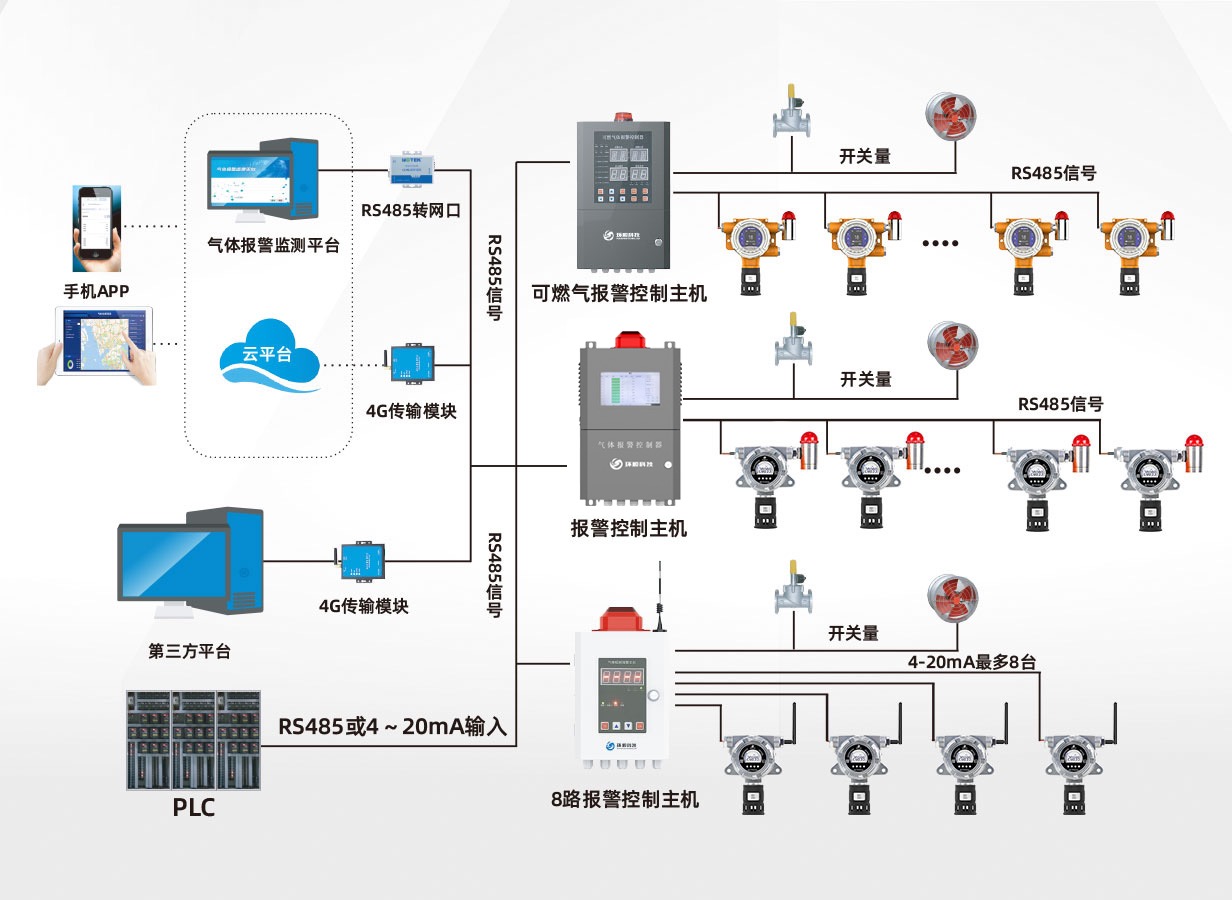

    系统图

                                                               如图所示车库一氧化碳检测系统按分区的形式设计



    四、现场一氧化碳浓度检测仪

            1、能够多点实时检测车库内一氧化碳浓度值,并且可以将数据上传到控制器集中显示。典型检测仪的规格参数如下:

    品牌名称

    环顺科技

    HS660-CO-20PB



    0-500ppm

    检测原理

    电化学(进口高精度传感器)

    分辨率

    0.1ppm



    ±3%FS



    数码管显示



    铝合金



    24VDC

    输出信号

    1、4-20mA三线制

    2、总线制RS485信号可选(标准MODBUS协议)

    防护等级

    IP66

    防爆等级

    ExdII CT6 G6

    工作温度

    -20℃50℃

    工作压力

    86KPA106KPA

    工作湿度

    10%-95%RH,无

    检测方式

    扩散式

    仪表寿命

    5年以上

    传感器寿命

    2年



    2、气体报警控制主机

            气体报警控制主机用来集中显示各监测点的一氧化碳浓度值。同时实现与排风系统联动,当一氧化碳浓度值超过预设报警值时能够自动报警或控制启动排风系统。

      气体报警控制主机一般安装在值班室中,与检测仪采用四芯线RS485协议连接。主机内部要有继电器报警开关量输出用于控制排风系统。典型控制器的规格参数如下:

    参数性能

      称

    气体报警控制主机

      号

    HS008-ZP

    安装方式

    壁挂式

       示

    LED

       道

    1-32

    工作温度

    -20℃~50

    显示方式

    8寸触摸D彩色液晶屏,触摸操作

    湿度范围

    10%-95%RH

    报警方式

    内置蜂鸣器,LED报警灯

       电

    220VAC或110VAC/(50~60)HZ

    报警设定

    K1报警值、K2报警值;

    数据储存

    自动存储,可连续存储30万组数据(选配)

    浓度单位

    PPM

    电 器

    8组继电器(可控制8组风机)

    通讯方式

    4-20MA(三线制)

    主体材料

    铝合金

    输出信号

    RS-485总线

    外形尺寸

    400*280*80mm

    工作方式

    自动轮询

       量

    3.6KG



    3、联动风机

            风机由报警控制主机联动,当一氧化碳浓度超标时自动启动风机;当一氧化碳浓度恢复正常时,风机自动停止。

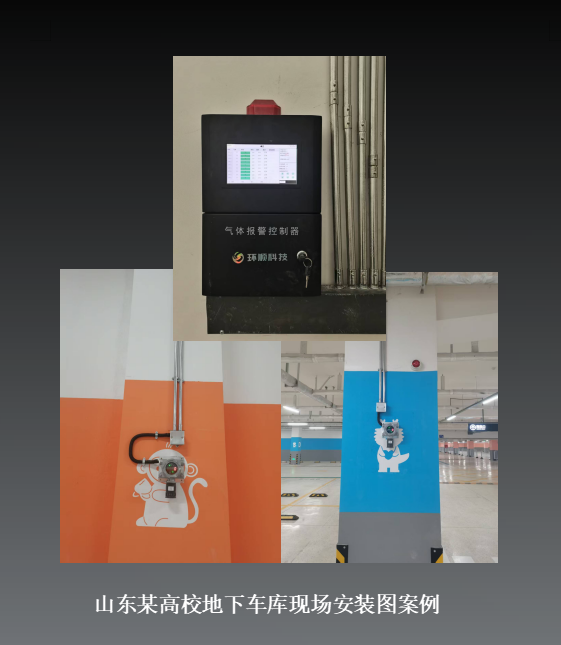

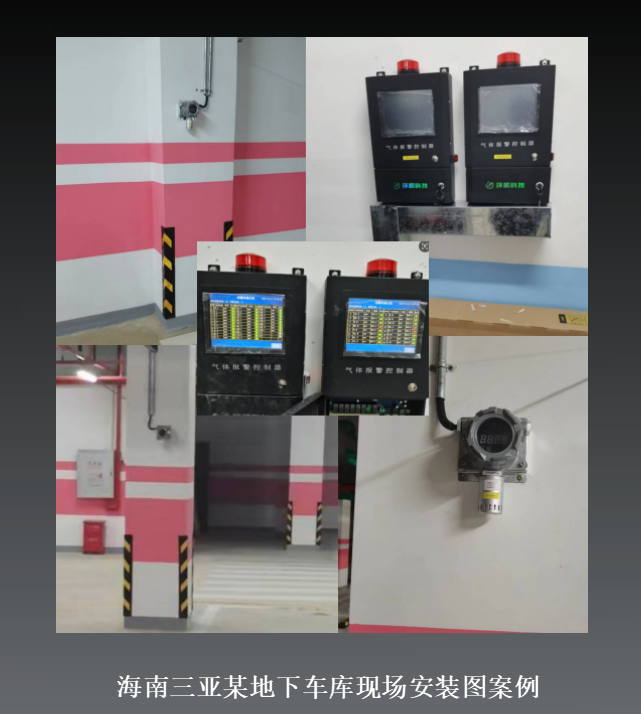

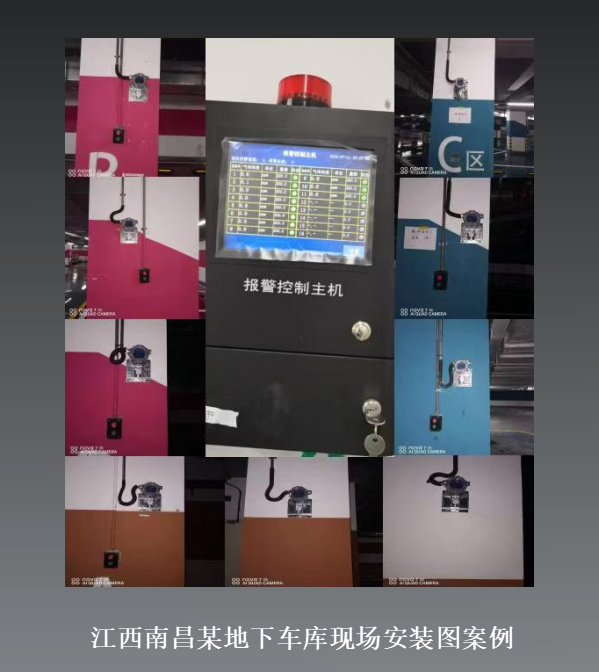

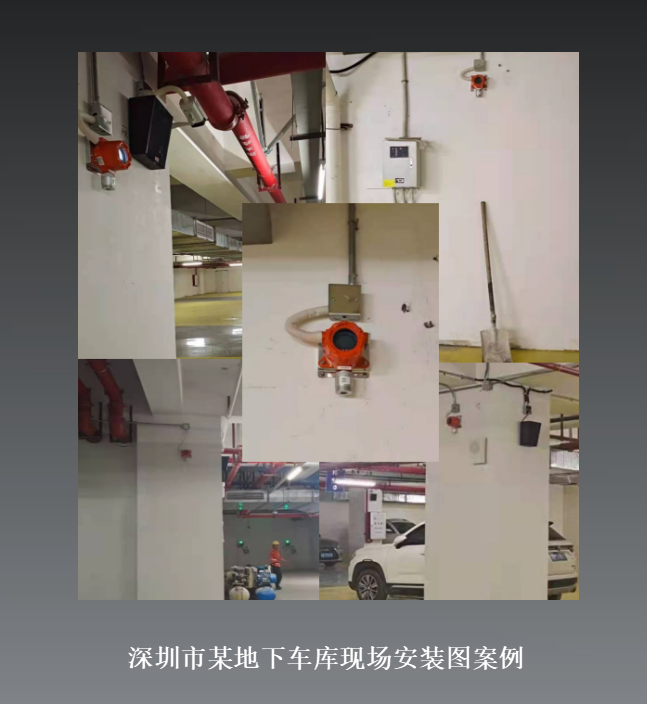

    五、安装与报警值设置

        1、地下车库一氧化碳检测仪应该如何设计、安装?

            目前,地下车库一氧化碳检测仪的设置尚无国家规范,其设置主要是根据《石油化工企业可燃气体和有毒气体检测报警设计规范》(GB50493-2009)中的规定“有毒气体检测器距释放源不宜大于1m”。考虑到此规定主要针对高危化工区域,地下车库场所一氧化碳检测仪的数量设置主要根据防火分区、面积大小等因素来酌情考虑,一般200-250m2左右一个。安装高度建议距地面1.5-2.0m左右为宜。

            一氧化碳检测仪常见的信号传输方式有4-20ma/RS485两种,考虑到布线简易度和成本,建议选择RS485信号,线缆规格为RVVP 4×1.0 mm²。

    2、报警值如何设定?

            根据《工作场所有害因素职业接触限值》,短时间接触容许浓permissibleconcentration-short term exposure limit,PC-STEL在遵守 PC-TWA 前提下容许短时间(15min)接触的浓度。CO为30mg/m³,换算成PPM大于为26PPM



    检测一氧化碳气体浓度的安全值是50PPM以下,一般报警值设置在26PPM。

    一氧化碳的浓度与健康成年人中毒的可能症状

      空气中一氧化碳的浓度 大致的吸入时间和出现的症状

    50ppm为例

      健康成年人在八小时内可以承受的最大浓度

    200ppm 2-3小时后,轻微头痛、乏力

    400ppm 1-2小时内前额痛;3小时后威胁生命

    800ppm 45分钟内,眼花、恶心、痉挛;2小时内失去知觉;2-3小时内死亡

    1600ppm 20分钟内头痛、眼花、恶心;1小时内死亡

    3200ppm 5-10分钟内头痛、眼花、恶心;25-30分钟内死亡

    6400ppm 1-2分钟内头痛、眼花、恶心;10-15分钟死亡

    12800ppm 1-3分钟内死亡

      注意:上表中的CO中毒症状,是对健康成年人而言,对于高危、脆弱人群,其反应不同。
